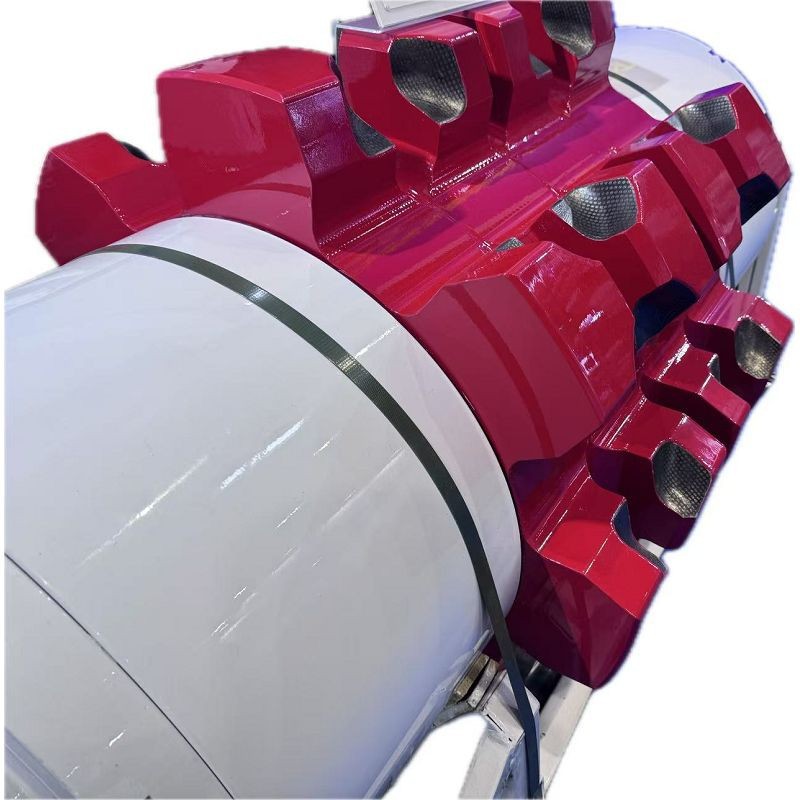

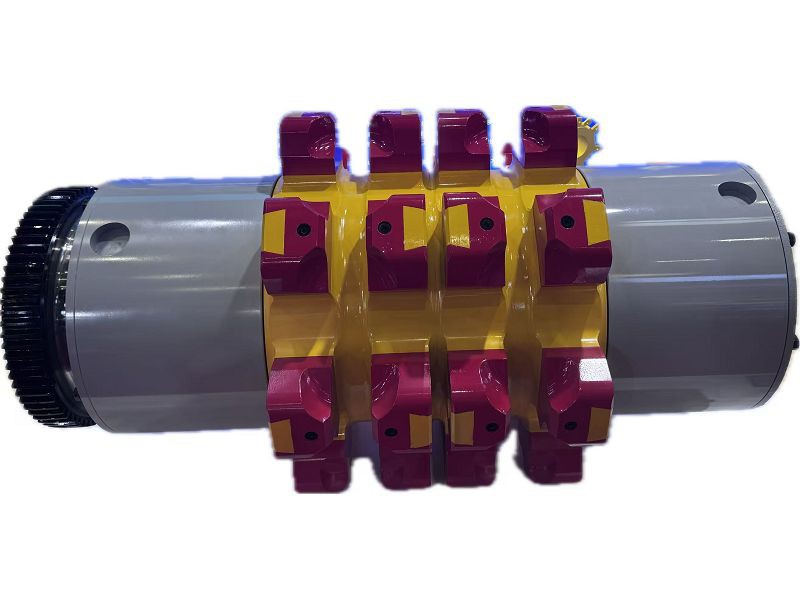

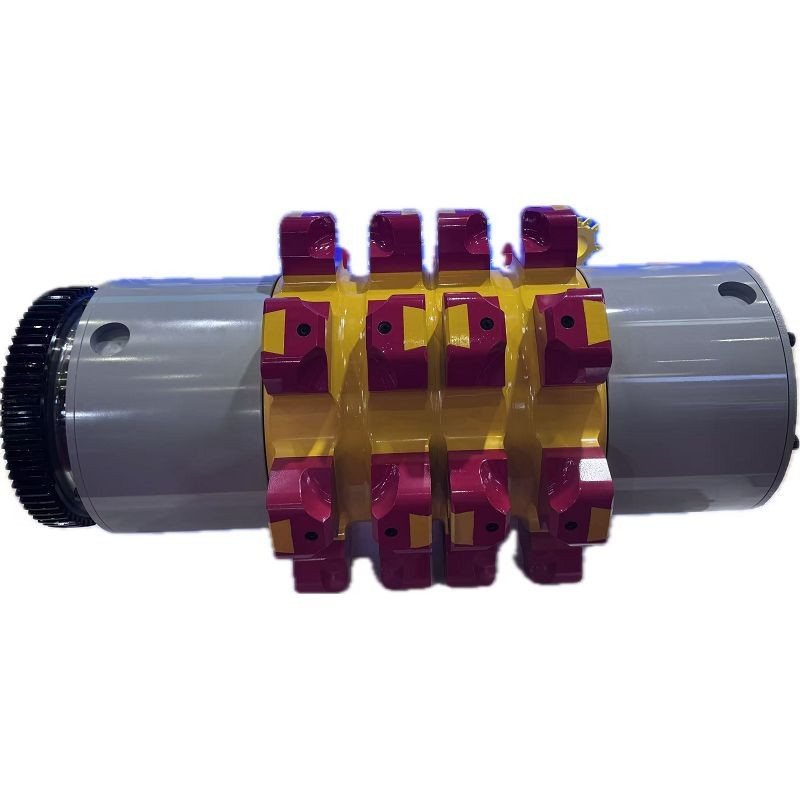

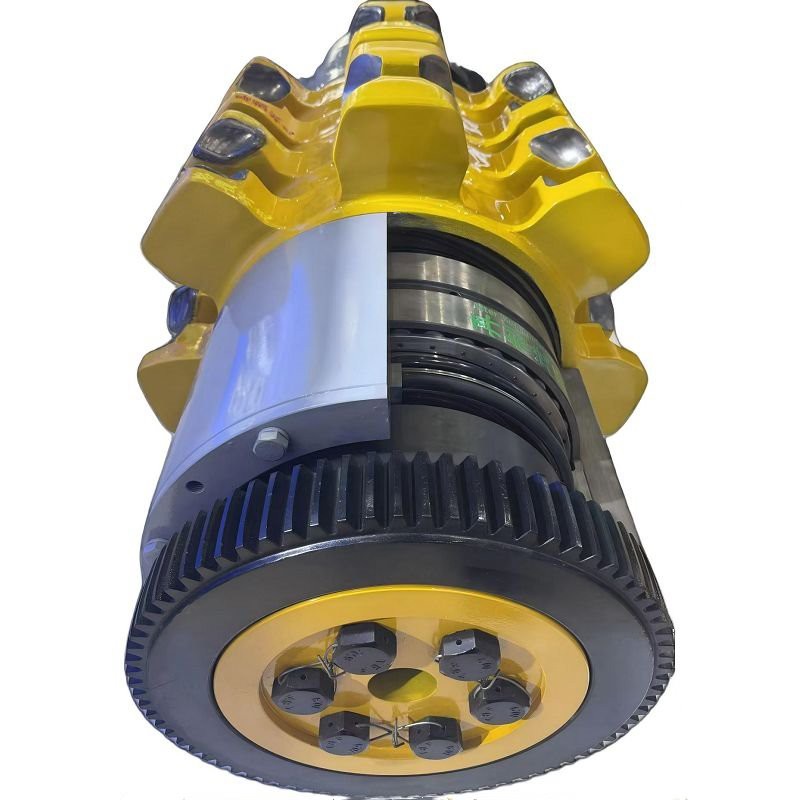

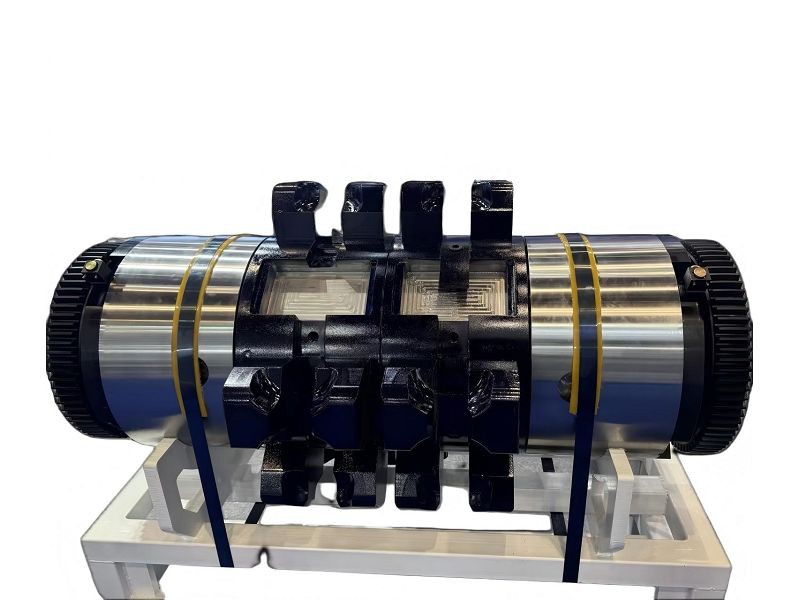

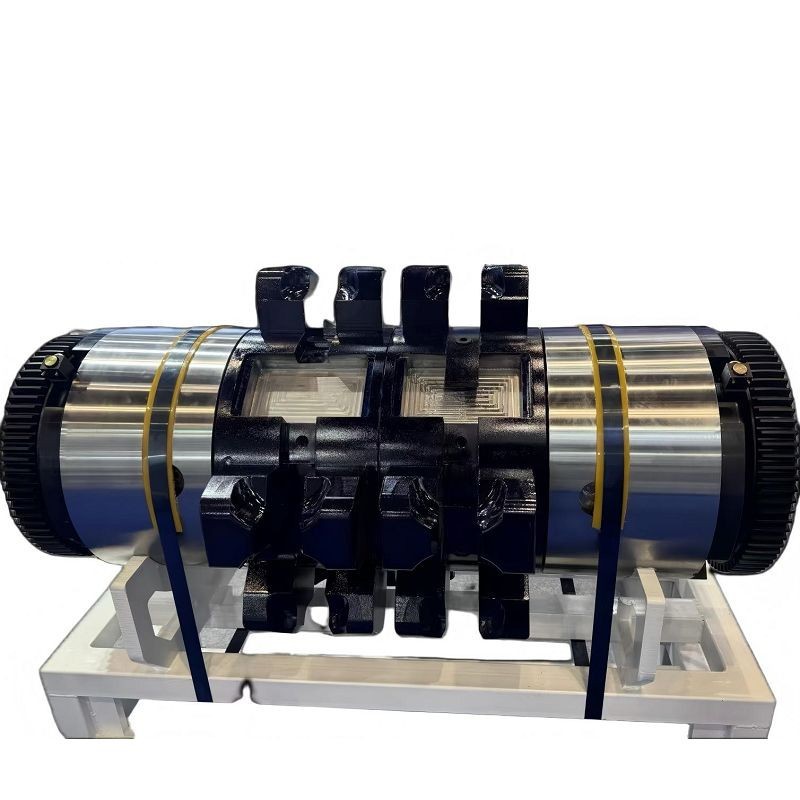

Nomaināms ķēdes korpusa zobrata vārpstas bloks

Produkta ievads



Zobrata vārpstas komplektā tiek izmantots nomaināms ķēdes ligzdas -ilgmūžības ķēdes rats, kas galvenokārt sastāv no ķēdes rata korpusa un zobainiem blokiem. Zobu bloki ir savienoti ar ķēdes rata korpusu trīs galvenajos saskares un sprieguma punktos: koniskā virsmas savienojums, atslēgas rievas pozicionēšanas savienojums un skrūvju stiprinājuma savienojums. Visi saistītie spriegumi un slodzes ir pārbaudītas, izmantojot ANSYS galīgo elementu analīzes programmatūru, kas atbilst ķēdes maksimālā pārrāvuma spēka slodzes prasībām. Zobainajos blokos tiek apstrādātas atbilstošas ​​ķēdes ligzdas, kas ļauj nomainīt zobaino blokus, pamatojoties uz ķēdes ligzdas nodilumu lietošanas laikā. Tas novērš nepieciešamību nomainīt visu ķēdes rata vārpstas komplektu vai ķēdes rata segmentus, nodrošinot ne tikai ķēdes rata mehānisko izturību un sprieguma stāvokli, bet arī ērtu nomaiņu, ko var veikt pazemē. Katras sastāvdaļas nelielais svars ļauj pabeigt darbu vienā maiņā, ievērojami uzlabojot apkopes efektivitāti, samazinot darbaspēka intensitāti un drošības riskus.

Tehniskās īpašības

1. Zobrata vārpstas komplektu var nomainīt pazemē, izmantojot specializētus hidrauliskos instrumentus, tādējādi novēršot nepieciešamību pēc liela mēroga -demontāžas, montāžas un pacelšanas, tādējādi samazinot drošības riskus.

2. Vienreizējās -lietošanas laiks pazemē ir vairāk nekā 2,5 reizes ilgāks par parastajiem ķēdes rata vārpstas komplektiem, būtībā sasniedzot mērķi nomainīt tikai zobaino blokus, nenomainot visu ķēdes rata vārpstas komplektu.

3. Izmaksas par vienu nomaiņu ir tikai aptuveni 30% no izmaksām, kas saistītas ar zobrata vārpstas komplekta pilnīgu remontu.

 1. Novatorisks sasniegums moduļu konstrukciju projektēšanā:

Zobrats ir inovatīvi sadalīts ķēdes rata korpusā un zobainajos blokos. Viegli dilstošā ķēdes rieva ir veidota kā nomaināms modulārs zobains bloks, izlaužot tradicionālo ķēdes ratu "visas nomaiņas" modeli. Tas maksimāli saglabā nenolietoto detaļu vērtību, uzlabojot apkopes efektivitāti par vairāk nekā 50%, pilnībā demonstrējot modulārās konstrukcijas tehnoloģiskās priekšrocības resursu izmantošanā un apkopes vienkāršībā.

 2. Augstas-spēcības savienojuma un precīzas stresa pārbaudes kombinācija:

Zobu blokam un ķēdes rata korpusam tiek izmantota trīskāršā savienojuma metode: konusveida virsmas savienojums, atslēgas rievas pozicionēšanas savienojums un skrūvju stiprinājuma savienojums. Tas atrisina moduļu konstrukcijas "nepietiekamas savienojuma uzticamības" tehnisko problēmu, nodrošinot stabilu garantiju moduļu ķēdes rata spēcīgai darbībai un izvirzot to līdzīgu produktu priekšgalā.

 3. Divkāršs lēciens kalpošanas laikā un izmaksu kontrolē:

Runājot par kalpošanas laiku, ķēdes rata vārpstas komplekta vienreizējās lietošanas-lietošanas laiks urbumā vairāk nekā 2,5 reizes pārsniedz parasto ķēdes rata vārpstas komplektu kalpošanas laiku. Turklāt tas ļauj "nomainīt tikai zobaino blokus vienā pusē, nenomainot visu ķēdes rata vārpstas komplektu", ievērojami samazinot nomaiņas biežumu un veidojot ļoti efektīvu modeli "ilgtermiņa-galvenā korpusa lietošanai + pēc-zobu bloku nomaiņas pēc pieprasījuma".

 4. Sinerģisks precīzās ražošanas procesa un veiktspējas uzlabojums:

Zobu bloki izmanto sagatavju kalšanas procesu - normalizēšana - neapstrādāta apstrāde - rūdīšana un rūdīšana - pus-apdare - montāža - ķēdes ligzdu apstrāde - ķēdes ligzdu rūdīšana {{1} apdare {{0} 9}. mehāniskā - montāža. Apvienojumā ar modulāro konstrukciju tas nodrošina dubultās īpašības: "augsta nodilumizturība + vienkārša nomaiņa", kā rezultātā kvalitatīvi uzlabojas ķēdes rata kopējā veiktspēja.
